设计总览

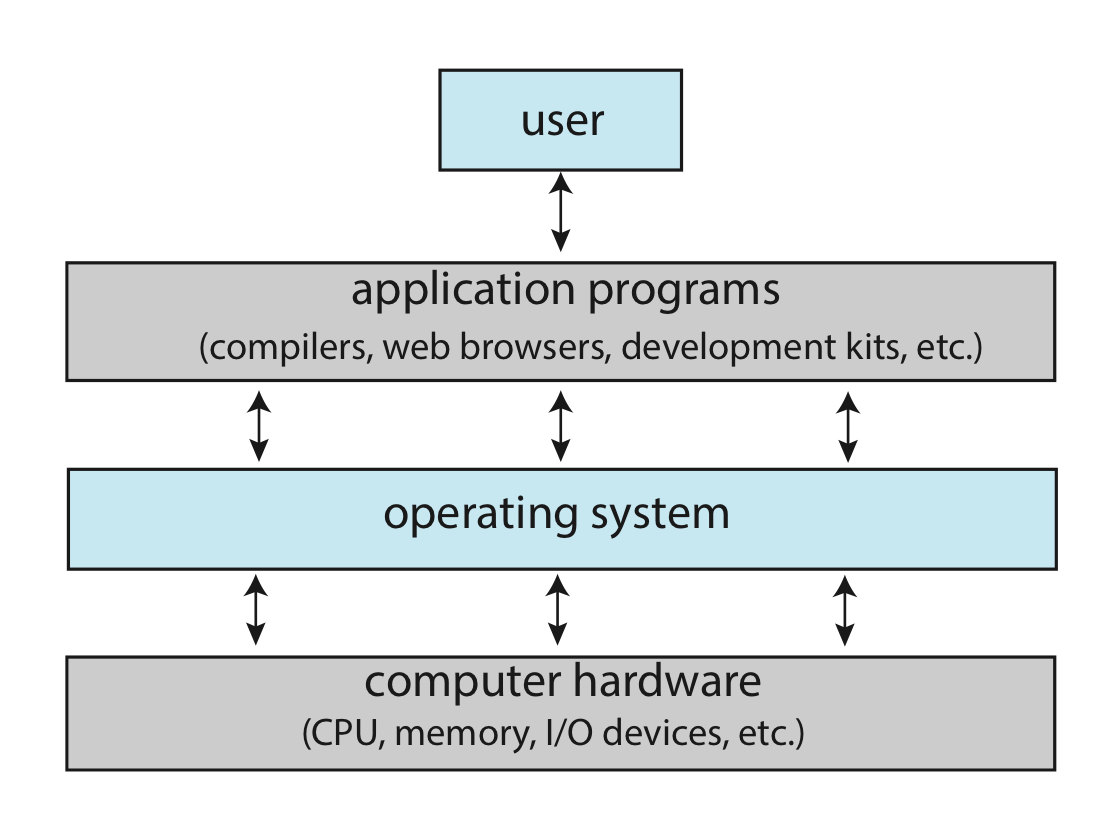

操作系统位于应用程序与硬件之间，职责是抽象、隔离、复用、管理硬件资源。

【OS可以看做是一种特殊的软件】

  • 硬件底座：CPU、内存、磁盘/SSD、RAID、分区/分卷、外设
  • 五大管理：进程、内存、文件、设备、网络
  • 内核机制：中断/异常、调度、同步、虚拟内存、I/O、死锁处理
  • 用户视角：进程、线程、文件、网络、Shell
  • 唯一合法入口：系统调用（用户态 ↔ 内核态）

核心矛盾：硬件有限、程序众多

  • 程序希望独占、系统必须共享
  • OS 用时间片切分 CPU、用虚拟地址切分内存、用文件系统统一存储，在隔离与效率之间做权衡。

由此，我认为的核心设计原则：公平、高效、稳定、权限

全文脉络

按“先舞台 → 再入口 → 再资源管理 → 再存储与 I/O → 最后串联”阅读：

顺序 章节 回答的问题
1 设计总览 OS 做什么？如何从单道演进到分时？内核宏/微如何组织？
2 硬件基础 CPU/CPI、进程地址空间、磁盘几何与访问时间、RAID、分区/格式化/分卷
3 中断与异常 硬件如何打断 CPU？系统调用如何陷入内核？
4 进程 → 调度 → 同步 → 死锁 谁在跑、怎么排队、如何协作、如何避免卡住
5 内存管理 连续分配与碎片 → 分页/TLB/缺页/置换 → 分段
6 文件系统 磁盘/内存结构、VFS、常见 FS、open/read/write…
7 I/O 与设备 控制方式、驱动、磁盘调度（访问时间公式与硬件章互补）
8 总结 用 cat 故事把各章串成一条执行路径
▸磁盘相关内容如何分布
  • 硬件基础：CHS、访问时间计算、RAID、分区与格式化（物理/逻辑准备）
  • 文件系统：在分区上建超级块/inode、VFS、文件操作
  • I/O 与设备：控制方式、驱动、磁盘调度算法与例题

公式与例题可重复出现于硬件章与 I/O 章，前者偏容量/单次访问，后者偏调度动机与队列例题。


设计的演进

OS 本质是“自动化地让计算机完成一系列任务”。随着需求扩大，任务的组织方式经历两个阶段、三种设计：单道批处理 → 多道批处理 → 分时系统。

单道批处理

（Batch Processing，单道）

  • 批处理：任务成批交付，OS 自动按顺序串行执行
  • 单道：同一时刻内存中只有一道程序，当前任务结束前不切换
  • 意义：实现初步自动化，摆脱纯人工干预对效率的限制
  • 缺陷：任务发起 I/O 时 CPU 只能空等；尤其等键盘等人工 I/O，CPU 长期空闲，不可接受

多道批处理

（multiprogramming，多道）

  • 多道：内存中同时驻留多个进程
  • 核心策略：当前任务发起 I/O 时，CPU 转去执行其他任务，尽量不空闲
  • 宏观并发、微观串行：宏观看多个任务同时推进（A 未完 B 已始）；微观仍是单 CPU 串行，只是以“按 I/O 切分后的子任务”为调度单元
  • 收益：提高 CPU 利用率与吞吐量
  • 代价：引入进程调度问题，实现更复杂（详见进程/调度章）
▸并发 ≠ 并行

并发（concurrency）指一段时间内多个任务交替推进，单核即可实现；并行（parallelism）指同一时刻多个任务真正同时运行，需多核/多处理器。多道批处理与分时系统靠切换实现并发，而非并行。

▸甘特图：单道 vs 多道 CPU 利用率

单 CPU，独立设备 X、Y。

  • A 顺序需求：CPU 10s → X 5s → CPU 5s → Y 10s → CPU 10s（CPU 共 25s）
  • B 顺序需求：X 10s → CPU 10s → Y 5s → CPU 5s → Y 10s（CPU 共 15s）

单道（先 A 后 B）：总时长 = 40 + 40 = 80s，CPU 忙 = 25 + 15 = 40s，利用率 = 40/80 = 50%。

多道（I/O 时切换 CPU）：

1
2
3
4
5
时刻 0    10   15  20   25   30        35        45
CPU  |A    |B        |A  |B   |         |A         |
     | 10  | 10      |5  |5   | (空5)   | 10       |
X    |B(0-10)|A(10-15)|
Y    |          |B(20-25)|A(25-35)|B(35-45)|

A 结束于 45，B 结束于 45；总时长 = 45s，CPU 忙 = 40s，仅 30–35 空闲。利用率 = 40/45 ≈ 88.9%。分母（总时长）从 80 降到 45，也直观体现吞吐量的提升。

▸批处理为何不适合现代系统

无论单道多道，批处理交互性极差：一批任务提交后用户无法插手、无法同时做别的事。例如边跑程序边看视频，二者会互相抢 I/O 与 CPU、彼此阻塞，体验无法接受。因此需要“体感并行”的分时系统。

分时系统

（time sharing systems）

  • 定位：多任务（multitasking）的具体实现；multitasking 是 multiprogramming 的逻辑扩展，同样满足“内存多进程、一段时间多任务并进”
  • 机制：按**时间片（time slice）**轮流把 CPU 分给各进程；时间片足够短则体感近似并行（非真并行，真并行需多核）
  • 收益：多用户可同时使用同一台机器，任务相互独立、及时响应，缩短最长周转时间，支持人机对话

内核结构设计

随着功能膨胀，OS 软件的结构设计愈发关键，主要有以下思路。

宏内核

（monolithic kernel，单内核/大内核）

  • 思想：所有主要功能紧密耦合为一个整体，全部运行在内核态
  • 优点：模块间直接调用，效率极高；主流 OS 多由此发展而来
  • 缺点：功能高度耦合，维护困难；任一部分严重出错可能拖垮整个系统
  • 代表：Linux

分层设计

  • 思想：把内核划分为若干层，每层只依赖其下层、只为其上层提供服务
  • 优点：结构清晰、便于调试与验证
  • 缺点：层次划分困难，跨层调用带来性能开销

微内核

（microkernel）

  • 思想：与宏内核相反，仅把最基本功能（通信、内存管理、进程管理）留在内核态，其余（文件系统、驱动等）移到用户态作为“服务器”，经消息传递与内核交互
  • 优点：内核体积小、易维护易扩展、自身效率高；模块解耦且运行于用户态，单个服务崩溃不影响整体，可靠性高
  • 缺点：频繁消息传递/上下文切换带来性能损耗

模块化设计

  • 思想：内核由可动态加载/卸载的模块组成（如 Linux 的内核模块 LKM）
  • 优点：兼顾宏内核的效率与一定的可扩展性，按需加载
  • 本质：仍属宏内核范畴，是其工程化改良

混合系统

  • 思想：折中宏内核与微内核——保留微内核的分层与模块化组织，同时把性能敏感的服务放回内核态以保效率
  • 现状：当今主流桌面 OS 多为混合内核
  • 代表：Windows NT、macOS（XNU）
▸对比

宏内核求快（全在内核态），微内核求稳/可维护（多在用户态、消息通信），混合内核在两者间折中，是现代主流。


硬件基础

CPU

1
2
3
4
5
6
7
8
9
10
11
12
13
┌─────────────────┐
│     CPU 核心     │
│  ┌───────────┐  │
│  │  寄存器组  │  ← PC（程序计数器）、SP（栈指针）、通用寄存器
│  │           │  │
│  │  ALU      │  ← 算术逻辑单元，实际计算
│  │           │  │
│  │  控制单元  │  ← 取指令、译码、执行
│  └───────────┘  │
│  ┌───────────┐  │
│  │  缓存体系  │  ← L1（32KB）→ L2（256KB）→ L3（8MB）
│  └───────────┘  │
└─────────────────┘
  • 寄存器：PC（下一条指令）、SP（栈顶）、通用寄存器、状态寄存器
  • ALU：算术与逻辑运算
  • 控制单元：取指 → 译码 → 执行 → 访存 → 写回
  • 缓存：L1（最快最小）→ L2 → L3（最慢较大，多核共享）
  • 时钟周期：CPU 最小时间单位；指令通常跨多个周期
  • 特权级：Ring 0（内核）可执行特权指令；Ring 3（用户）受限

CPI 与 CPU 时间

性能分析常用三要素：指令数 IC、CPI、时钟频率 $f$（或时钟周期 $T=1/f$）。

  • CPI（Cycles Per Instruction）：平均每条指令消耗的时钟周期数
  • IPC（Instructions Per Cycle）：$ \mathrm{IPC} = 1/\mathrm{CPI} $，流水线理想情况接近 1，超标量可 $>1$

基本公式：

$$ T_{\mathrm{CPU}} = IC \times CPI \times T = \frac{IC \times CPI}{f} $$

按指令类加权平均 CPI（$F_i$ 为第 $i$ 类指令占比，$CPI_i$ 为其单类 CPI）：

$$ CPI = \sum_i \bigl( F_i \times CPI_i \bigr),\quad \sum_i F_i = 1 $$

吞吐指标 MIPS（百万条指令/秒）：

$$ \mathrm{MIPS} = \frac{f}{CPI \times 10^{6}} = \frac{IC}{T_{\mathrm{CPU}} \times 10^{6}} $$

加速比（同一程序、优化前后）：

$$ S = \frac{T_{\mathrm{old}}}{T_{\mathrm{new}}} $$

▸使用注意
  • 主频高不等于更快：$T_{\mathrm{CPU}}$ 由 $IC$、$CPI$、$f$ 三者共同决定。
  • MIPS 跨 ISA/编译器时不宜直接比：指令“条”的语义不同。
  • 优化可作用在不同因子上：编译器降 $IC$，缓存/流水线降 $CPI$，工艺升 $f$。
▸计算题：多类指令 + 缓存优化 + 编译优化

某程序 $IC = 5 \times 10^{8}$，时钟频率 $f = 2.5\,\mathrm{GHz}$，指令构成如下：

类型 占比 $F_i$ $CPI_i$
ALU 40% 1
Load 25% 4
Store 15% 3
Branch 20% 2

(1) 求平均 CPI、CPU 时间、MIPS

$$ CPI = 0.4\times 1 + 0.25\times 4 + 0.15\times 3 + 0.2\times 2 = 0.4 + 1.0 + 0.45 + 0.4 = 2.25 $$

$$ T_{\mathrm{CPU}} = \frac{5\times 10^{8} \times 2.25}{2.5\times 10^{9}} = \frac{1.125\times 10^{9}}{2.5\times 10^{9}} = 0.45\,\mathrm{s} $$

$$ \mathrm{MIPS} = \frac{2.5\times 10^{9}}{2.25\times 10^{6}} = \frac{2500}{2.25} \approx 1111.11 $$

(2) 改进缓存使 Load 的 $CPI$ 降为 2，其余不变，求加速比

$$ CPI' = 0.4\times 1 + 0.25\times 2 + 0.15\times 3 + 0.2\times 2 = 1.75 $$

$$ T' = \frac{5\times 10^{8} \times 1.75}{2.5\times 10^{9}} = 0.35\,\mathrm{s},\quad S = \frac{0.45}{0.35} \approx 1.286\times $$

(3) 优化编译器使指令数减少 15%（各类占比不变），且 Branch 的 $CPI$ 因更好预测变为 1.5，$f$ 不变；相对原系统的加速比

$$ IC'' = 5\times 10^{8} \times 0.85 = 4.25\times 10^{8} $$

$$ CPI'' = 0.4\times 1 + 0.25\times 4 + 0.15\times 3 + 0.2\times 1.5 = 2.15 $$

$$ T'' = \frac{4.25\times 10^{8} \times 2.15}{2.5\times 10^{9}} = \frac{9.1375\times 10^{8}}{2.5\times 10^{9}} = 0.3655\,\mathrm{s} $$

$$ S = \frac{0.45}{0.3655} \approx 1.231\times $$

可见：(2) 只降 Load 的 CPI，加速约 28.6%；(3) 同时降 IC 与 Branch CPI，加速约 23.1%。两者优化路径不同，不能单看主频或单一因子。

内存布局

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
物理内存布局：
┌──────────────────────┐ 高地址
│      内核空间         │  ← 操作系统代码和数据
│  （通常 1GB 或 128MB）│
├──────────────────────┤
│      用户空间         │  ← 应用程序运行的地方
│  （3GB 或更多）        │
│  ┌────────────────┐  │
│  │   栈（Stack）   │  ← 局部变量，向下增长
│  │   ↓            │  │
│  │   ... 空洞 ...  │  │
│  │   ↑            │  │
│  │   堆（Heap）    │  ← 动态分配，向上增长
│  ├────────────────┤  │
│  │   数据段        │  ← 全局变量、静态变量
│  ├────────────────┤  │
│  │   代码段        │  ← 程序指令
│  └────────────────┘  │
└──────────────────────┘ 低地址

典型用户进程虚拟地址空间（低 → 高）：

  • 代码段：只读指令
  • 数据段：已初始化全局/静态变量
  • BSS：未初始化全局/静态变量
  • 堆：malloc/new 向上增长
  • 栈：局部变量、函数调用帧，向下增长
  • 内核空间：高地址，用户程序不可直接访问
▸栈与堆

栈由编译器/调用约定自动管理，速度快、生命周期随函数；堆由程序员或运行时显式申请释放，灵活但易碎片与泄漏。两者相向增长，中间为未映射空洞。

磁盘与 SSD

单次访问时间（机械盘，408 常考）：

$$ T_{\mathrm{access}} = T_{\mathrm{seek}} + T_{\mathrm{rotate}} + T_{\mathrm{transfer}} $$

  • 寻道时间 $T_{\mathrm{seek}}$：磁头移到目标柱面；与移动柱面数相关，题面常直接给平均寻道时间
  • 旋转延迟 $T_{\mathrm{rotate}}$：等目标扇区转到磁头下；平均取半圈 $\dfrac{60}{2r}\,\mathrm{ms}$（$r$ 为转速 rpm）
  • 传输时间 $T_{\mathrm{transfer}}$：读/写数据；$\dfrac{b}{v}$，$b$ 为字节数，$v$ 为磁盘数据传输速率

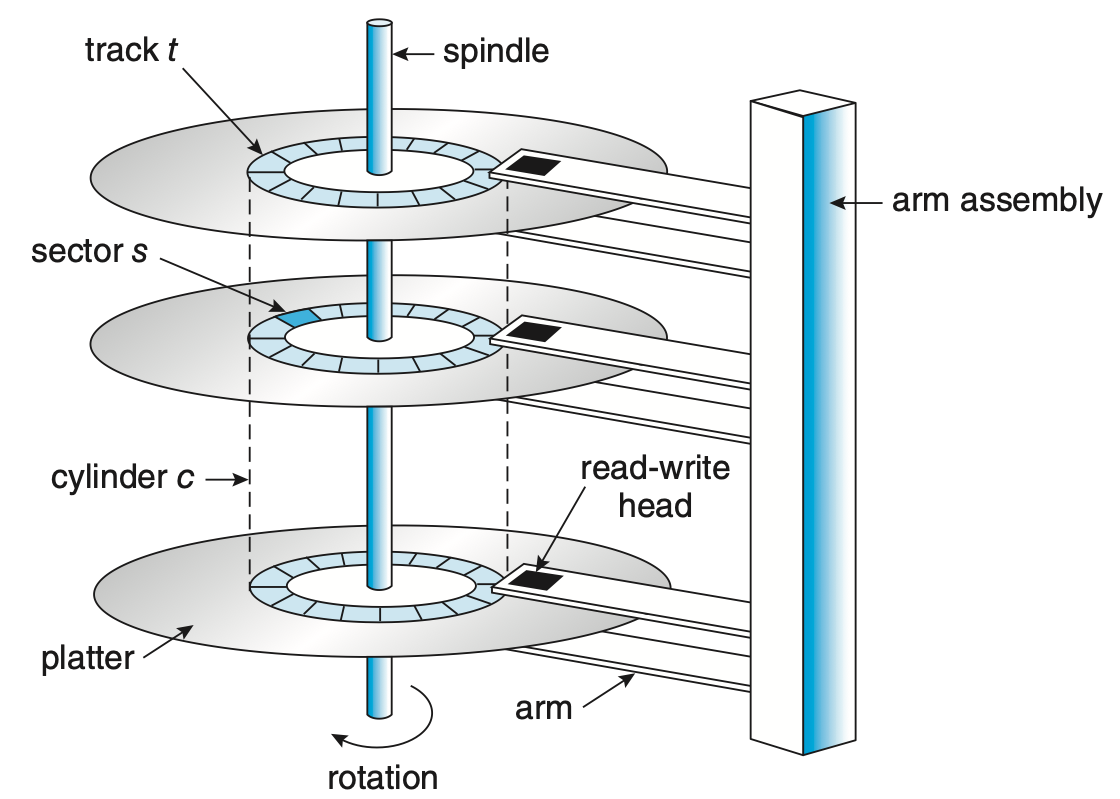

柱面-磁头-扇区（CHS）与容量：

$$ \text{容量} = \text{柱面数} \times \text{每柱面磁道数（盘面数）} \times \text{每磁道扇区数} \times \text{扇区大小} $$

同一柱面、不同盘面的磁道构成柱面（Cylinder）；磁道（Track） 是单盘上一圈；扇区（Sector） 是磁道上最小读写单位。详细结构与 I/O 时间分解见 I/O 与设备 → 磁盘调度。

  • SSD：无机械寻道，随机读快；仍有写入放大、磨损均衡、GC；调度重心转向合并请求与多队列（NVMe）
▸磁盘访问时间（跨柱面 + 同柱面连续扇区）

磁盘：7200 rpm，平均寻道 $T_{\mathrm{seek}}=8\,\mathrm{ms}$，600 扇区/磁道，扇区 512 B。

(1) 读 1 个扇区（随机柱面）

$$ T_{\mathrm{rotate,avg}} = \frac{60}{2 \times 7200} \times 10^{3} = 4.17\,\mathrm{ms} $$

$$ T_{\mathrm{transfer,1}} = \frac{1}{600} \times \frac{60}{7200} \times 10^{3} \approx 0.0139\,\mathrm{ms} $$

$$ T_{\mathrm{access}} \approx 8 + 4.17 + 0.014 \approx 12.18\,\mathrm{ms} $$

(2) 寻道已到目标柱面后，连续读 20 个扇区（同磁道）

寻道只做一次，旋转延迟平均仍约 4.17 ms；传输按 20 扇区计：

$$ T = 4.17 + 20 \times 0.0139 \approx 4.45\,\mathrm{ms} $$

(3) 读 3 个扇区，分属 3 个不同柱面（最坏需 3 次寻道）

$$ T \approx 3 \times (8 + 4.17 + 0.014) \approx 36.55\,\mathrm{ms} $$

同柱面连续读可合并寻道；跨柱面则寻道主导延迟。

▸CHS 与容量

5 盘面、666 柱面、16 扇区/磁道、512 B/扇区。

(1) 总容量

$$ 666 \times 5 \times 16 \times 512 = 27{,}320{,}256\,\mathrm{B} \approx 26.05\,\mathrm{MiB} $$

(2) 逻辑块号 LBA 与柱面

设柱面 $C$、磁头 $H$（0–4）、扇区 $S$（1–16，部分教材从 0 起编，题面以给定为准）。每柱面扇区数 = $5 \times 16 = 80$。

文件占 250 KB = 512000 B → 需 $\lceil 512000 / 512 \rceil = 1000$ 扇区 → 至少 $\lceil 1000/80 \rceil = 13$ 柱面（连续存放、无碎片时）。

RAID

（Redundant Array of Independent Disks，独立磁盘冗余阵列）

多块物理盘组合为一个逻辑卷，通过数据分布与冗余同时改善容量、速度或容错。单盘故障时数据可能全丢；RAID 用额外空间换 survivability。

▸单盘 vs RAID

单盘 1TB、150 MB/s：容量、速度、可靠性都绑在一项硬件上。RAID 把问题拆成三个维度：容量（多盘叠加）、速度（并行 I/O）、可靠性（镜像或校验）。

三项核心技术

条带化（Striping）

文件切成固定大小条带（Stripe，常见 64KB–1MB），轮流写到不同磁盘。N 盘条带化后，顺序读写理论带宽约 N 倍。

▸条带化类比

一份 9 页报告，3 块盘：页 1–3 放盘 A，页 4–6 放盘 B，页 7–9 放盘 C。三人同时搬，比一人串行快。代价：任一盘损坏，整份报告缺页，无法读（RAID 0 无冗余）。

镜像（Mirroring）

同一份数据写入两块（或多块）盘。容量利用率 50%（2 盘镜像），但一块盘坏，另一块仍有完整副本。

▸镜像类比

重要合同复印两份，分别锁在两个柜子。丢一把钥匙（坏一块盘）仍能取出另一份。写操作需同时写两份，写速度通常不超过单盘。

奇偶校验（Parity）

用 XOR（异或） 在多块数据盘之外维护校验信息；坏一块盘时，对其余盘与校验做 XOR 可重建丢失数据。

性质：$A \oplus B \oplus B = A$；故 $B_{\mathrm{lost}} = A \oplus C \oplus P$（其中 $P = A \oplus B \oplus C$）。

▸XOR 恢复（4 位示意）
盘 A 盘 B 盘 C 校验 P
1011 1100 0111 0000

盘 B 损坏：$B = A \oplus C \oplus P = 1011 \oplus 0111 \oplus 0000 = 1100$，与原始 B 一致。

RAID 级别

级别 最少盘 容量率 读 写 容错 写惩罚 要点
RAID 0 2 100% N× N× 0 1 纯条带，无冗余
RAID 1 2 50% N× 1× N−1 2 纯镜像
RAID 5 3 (N−1)/N ≈N× 较慢 1 4 分布式校验，最常用
RAID 6 4 (N−2)/N ≈N× 慢 2 6 双校验 P+Q
RAID 10 4 50% N× N/2× 每组坏 1 2 先镜像再条带
RAID 0
  • 仅条带，无冗余；任一盘坏则全部数据不可用
  • 适用：可重建的临时数据（渲染缓存、编译中间文件）
RAID 1
  • 镜像；读可从任一盘并行，写需双写
  • 适用：系统盘、小容量高可靠场景（双盘 NAS）
RAID 2 / 3 / 4
  • RAID 2：位级条带 + 汉明码 → 已淘汰
  • RAID 3：字节级条带 + 专用校验盘 → 校验盘成瓶颈
  • RAID 4：块级条带 + 专用校验盘 → 小文件略好，校验盘仍是热点

现代系统基本被 RAID 5/6 取代。

RAID 5
  • 块级条带 + 校验分散到各盘（无单独校验盘）
  • 4×1TB → 可用约 3TB；允许 坏 1 块 后重建
  • 写惩罚 = 4：改一个条带需“读旧数据 + 读旧校验 → 算新校验 → 写数据 + 写校验”，一次逻辑写 ≈ 4 次磁盘 I/O
▸RAID 5 写惩罚

把 RAID 5 想成“三人合写笔记 + 第四人记校验和”。改 A 页一个字时，必须先看 A 旧内容、看校验页旧值，重算校验，再写回 A 和校验页——改一行，动四遍纸。所以 RAID 5 读多写少（文件服务器、备份盘）更合适，数据库随机写多常选 RAID 10。

RAID 6
  • 在 RAID 5 基础上增加第二套校验 Q（Reed-Solomon），与 XOR 的 P 独立
  • 4×1TB → 可用约 2TB；允许 同时坏 2 块
  • 写惩罚 6；大容量盘重建需十数小时，重建期间再坏一块的风险使 RAID 6 在大盘时代更常见
▸重建窗口

8TB RAID 5 重建可能需读取其余全盘数据，持续数小时。此间磁盘高负载，第二块盘故障概率上升。RAID 6 允许多坏一块，为重建争取时间。

RAID 10 与 RAID 01
  • RAID 10（1+0）：先镜像成对，再条带 — 推荐
  • RAID 01（0+1）：先条带成组，再镜像
▸10 vs 01（4 盘）

盘 1–2 为一对镜像，盘 3–4 为另一对，再条带 → RAID 10。坏盘 1 和盘 3（不同对）系统仍存活。

RAID 01 若坏在同一原条带组内的两块，可能整组失效。关键业务（数据库）优先 RAID 10。

实现方式

方式 实现 优点 缺点
软件 RAID OS 驱动（Linux mdadm、Windows Storage Spaces） 免费、灵活 占 CPU，性能随负载波动
硬件 RAID 独立 RAID 卡 + 缓存（BBU） 不占主机 CPU，性能稳定 成本高，卡故障可能难恢复
Fake RAID 主板 BIOS 模拟，实际靠 OS 驱动 成本低 兼容性差，不如真硬件 RAID

局限与误区

RAID ≠ 备份

RAID 防单盘硬件故障，不防：误删（rm -rf）、病毒加密、文件系统损坏、火灾盗窃。重要数据仍需 3-2-1 备份（3 份、2 种介质、1 份异地）。

▸容错 vs 备份

RAID 像给仓库加备用货架——一个货架塌了还能从另一货架取货；备份像把货物再复印一份存到另一栋建筑。前者防硬件，后者防人为与灾难。

其他注意
  • 重建风险：见 RAID 6 说明；大盘时代 RAID 5 争议增多
  • SSD + RAID 5/6：SSD 自身有写入放大，叠加 RAID 写惩罚会加速磨损；SSD 阵列常用 RAID 1 或 10

选型参考

场景 推荐 理由
双盘 NAS RAID 1 简单可靠
四盘 NAS RAID 5 或 6 容量与容错平衡
数据库 / 高并发随机 I/O RAID 10 读写性能 + 容错
视频缓存 / 可重建临时数据 RAID 0 + 外部备份 速度优先
冷归档 / 大容量 RAID 6 允许重建期间再坏一盘
系统盘 RAID 1 实现简单
▸权衡本质

RAID 是在容量、速度、可靠性三者间取舍：RAID 0 换速度丢安全，RAID 1 换空间换安全，RAID 5/6 用一块（或两块）盘的空间换容错，RAID 10 用一半容量换性能与容错。无万能方案，只有匹配场景的选择。

分区与格式化

从物理盘到用户可见的“C: / D: / /home”，中间经过三层抽象：

1
2
3
4
5
6
7
硬件层：物理磁盘（HDD / SSD）
    ↓ 分区
物理层：Partition（分区表划定的区域）
    ↓ 分卷（可选）
逻辑层：Volume（可跨盘聚合）
    ↓ 格式化 + 挂载
用户层：文件系统（NTFS / ext4 …）→ 盘符、目录树
▸一句话区分

分区 = 切蛋糕（物理划定起止扇区）；格式化 = 在蛋糕上画格子（建文件系统元数据）；分卷 = 把几块蛋糕拼成更大一块（逻辑聚合，可跨盘）。

格式化

格式化 = 在存储介质上建立文件系统，使 OS 能按文件读写。并非“擦除数据”，而是重写管理结构；旧数据通常仍在，仅被标为可覆盖。

低级 vs 高级
低级格式化（Low-level） 高级格式化（High-level）
作用 划分磁道/扇区、写扇区头与 ECC、标记出厂坏块 建立 FS 结构（超级块、位图、inode 表等）
谁做 出厂或维修；用户几乎不做 日常“格式化”即此
速度 极慢（可达数小时） 快（秒级）
快速 vs 完全
快速格式化 完全格式化
操作 只重建 FS 元数据 重建元数据 + 扫描扇区
坏块检测 无 有，可标记坏块
旧数据恢复 较易 较难
时间 几秒 可达数小时

高级格式化写入的结构（超级块、inode、位图等）见 文件系统 → 实现结构。

分区

整块盘若不切分，系统区、数据区、备份区混在一起难以管理。分区把连续扇区划成若干固定区域，每区可独立格式化、装不同 FS。

MBR

（Master Boot Record，1983）

磁盘第 0 扇区共 512 B：引导代码（446 B）+ 分区表（64 B）+ 签名 0x55AA。

  • 最多 4 个主分区；可改为 3 主 + 1 扩展分区，扩展内再建逻辑分区以突破 4 个限制
  • 32 位寻址 × 512 B 扇区 → 单盘/单分区最大约 2 TB
GPT

（GUID Partition Table，UEFI 时代标准）

  • 最多约 128 个分区；每分区用 64 位 GUID 标识
  • 容量上限约 18 EB；分区表有备份，损坏可恢复
  • 前部保留保护性 MBR，兼容只认 MBR 的旧工具
▸新买 1TB 盘怎么用
  1. 分区：建 GPT；划 200GB 系统区 + 800GB 数据区
  2. 格式化：两区分别 format 为 NTFS 或 ext4（写超级块、inode 等）
  3. 挂载：Windows 分配盘符；Linux mount /dev/sda1 /…
  4. （可选）多块盘时再建跨区卷 / 带区卷 / 镜像卷

分卷

分区 vs 分卷
分区 Partition 分卷 Volume
层级 物理切分（绑定单盘） 逻辑抽象
跨盘 否 可以（跨区、带区、镜像等）
灵活性 改大小通常需停机/重划 可在线扩展（尤以 LVM）
代表 MBR/GPT 分区项 Windows 动态磁盘；Linux LVM
▸何时需要分卷

单盘单用途 → 分区 + 格式化即可。需要“多盘拼成一个大盘符”“在线扩容”“软件层 RAID”时，才上分卷（LVM / 动态磁盘）。

Windows 动态磁盘
类型 含义 对应
简单卷 单盘单区域 ≈ 普通分区
跨区卷 多盘空间顺序拼接 先写满盘 1 再写盘 2；无加速、无冗余
带区卷 条带并行 ≈ RAID 0
镜像卷 双写备份 ≈ RAID 1
RAID-5 卷 分布式校验 ≈ RAID 5

带区/镜像/RAID-5 细节见上文 RAID。

Linux LVM

层次：物理盘 → PV（Physical Volume）→ VG（Volume Group，容量池）→ LV（Logical Volume）→ 再格式化、挂载。

能力 说明
在线扩容 加盘入 VG，再扩展 LV，无需重分区停机
快照 瞬时创建某时刻副本，便于备份
条带/镜像 软件层类似 RAID 0/1
迁移 数据可在新旧盘间搬迁，用户路径不变
▸LVM 扩容

/home 所在 LV 满了：插入新盘 → pvcreate → 加入 VG → lvextend 扩大 LV → resize2fs 扩大文件系统。用户仍访问 /home，无需改分区表。


中断与异常

区分

中断（Interrupt） 异常（Exception）
来源 外部设备异步打断 当前指令执行中同步发生
例子 时钟、网卡、磁盘完成、键盘 除零、缺页、非法指令、系统调用
返回 通常返回下一条指令 可能重执当前指令（如缺页）

外部中断

  • 时钟中断：周期性触发，驱动时间片调度与定时器
  • I/O 中断：磁盘/网卡完成传输后通知 CPU
  • 输入设备中断：键盘、鼠标事件

内部异常

  • 故障（Fault）：可纠正后重执，如缺页
  • 陷阱（Trap）：主动陷入，如系统调用、断点
  • 中止（Abort）：严重错误，进程或系统难以继续

处理流程

  1. 硬件保存关键现场（PC、寄存器、特权级）
  2. 查中断向量表 / IDT，定位处理例程
  3. 进入内核执行处理函数
  4. 恢复现场，返回用户程序（或调度其他进程）

系统调用

用户程序不能直接访问硬件或修改页表，必须经系统调用请求内核服务。系统调用是用户态与内核态之间的稳定契约；libc 再封装为更友好的 API。

典型路径（x86 示意）：

  1. 用户把调用号放入寄存器（如 eax）
  2. 执行 int 0x80 或 syscall
  3. CPU 切到 Ring 0，查 sys_call_table
  4. 执行内核函数（如 sys_read）
  5. 结果写回寄存器，返回 Ring 3
类别 典型调用 作用
信息维护 getpid, gettimeofday, uname 读进程/系统元信息
▸打开文件

用户代码调用 open("/tmp/a.txt", O_RDONLY) → libc 封装系统调用 → 内核路径解析、权限检查、分配文件描述符 fd → 返回 fd 或错误码。此后 read(fd, ...) 再经同类路径进入内核。


进程

定义

进程 = 程序的一次执行实例 = 代码 + 数据 + 打开文件 + 寄存器状态 + 独立地址空间。

PCB（进程控制块）记录：PID、状态、PC、寄存器现场、地址空间信息、打开文件表、优先级、父子关系等。PCB 是内核调度与切换的依据。

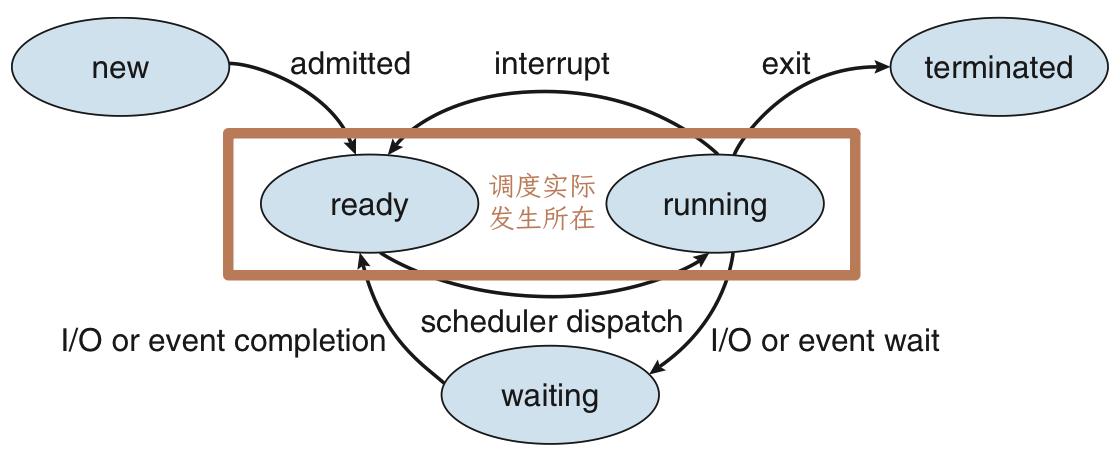

状态转换

  • 创建：分配 PCB 与资源，进入就绪
  • 就绪 → 运行：调度器选中
  • 运行 → 就绪：时间片用尽或被抢占
  • 运行 → 阻塞：等待 I/O、锁、信号等
  • 阻塞 → 就绪：等待事件完成
  • 运行 → 终止：exit 或被杀；父进程 wait 回收

进程与线程

进程 线程
地址空间 独立 同进程内共享
切换开销 大（页表、TLB） 小（主要换寄存器）
通信 IPC 共享变量（需同步）
故障隔离 强 一线程崩溃可拖垮进程

进程是资源分配单位；线程是 CPU 调度的基本单位（现代 OS 常见模型）。

创建与回收

  • fork：复制当前进程；子进程返回 0，父进程返回子 PID；写时复制（COW）延迟物理页复制
  • exec：用新程序镜像替换当前地址空间
  • exit：释放用户资源，变为僵尸，等待父进程回收
  • wait/waitpid：父进程回收子进程退出状态，消除僵尸
相关系统调用 作用
fork 创建子进程，复制地址空间（COW）
execve 加载新程序镜像，替换当前进程代码与数据
exit 终止进程，释放用户资源，保留 PCB 待回收
wait / waitpid 父进程等待子进程结束并回收
kill 向进程发信号（如 SIGTERM 终止）
▸Shell 执行命令

Shell fork 出子进程 → 子进程 exec("ls") 加载可执行文件 → 父 Shell wait 等待结束 → 打印提示符。若父进程先退出且未处理，子进程可由 init（PID 1）收养。


调度

目标

吞吐、周转时间、等待时间、响应时间、公平性；交互式偏响应，批处理偏吞吐。

调度算法

FCFS

先来先服务，非抢占。实现简单；长作业会阻塞短作业（护航效应）。

▸FCFS

到达顺序 P1(24)、P2(3)、P3(3)。平均等待 = (0+24+27)/3 = 17。若短作业先到，等待会明显下降。

SJF / SRTF

短作业优先；SRTF 为抢占版（剩余时间最短）。平均等待优，但需预估运行时间，长作业可能饥饿。

▸SJF

同上三作业若按 3、3、24 执行：等待分别为 0、3、6，平均 = 3。显著优于 FCFS。

优先级调度

高优先级先运行；可静态或动态。低优先级可能饥饿，可用老化（等待越久优先级越高）缓解。

时间片轮转 RR

就绪队列轮流各跑一个时间片 q。q 过小切换开销大，过大近似 FCFS。交互系统常用。

▸RR（q=4）

P1(24)、P2(3)、P3(3)。执行序：P1(4)→P2(3)→P3(3)→P1(4)… P2、P3 很快完成，交互响应好；P1 分段完成。

多级反馈队列 MLFQ

  • 新进程进高优先级队列，时间片短
  • 用尽时间片未完成则降级，低队列时间片更长
  • 高优先级可抢占低优先级
  • 效果：短交互快响应，长 CPU 密集任务在低队列获吞吐
▸现实系统

Linux CFS 用红黑树按虚拟运行时间选“最亏欠”的任务，追求公平；实时任务另有 FIFO/RR 策略。考试常考经典算法，实现细节因内核而异。


同步

竞态

多线程并发读写共享变量，执行交错导致结果不确定，称为竞态条件。

▸count++ 丢失更新

初值 count=5。线程 A、B 均执行 count++（读→加→写）。若交错为：A 读 5，B 读 5，A 写 6，B 写 6，则最终为 6 而非 7。临界区需互斥保护。

临界区原则

  1. 互斥：同时至多一个进程在临界区
  2. 前进：无人在临界区时，想进入者不应无限等待
  3. 有限等待：从请求进入到获准，等待次数有上界

锁

  • 自旋锁：忙等循环；适合临界区极短、多核不愿睡眠
  • 互斥锁（Mutex）：获取失败则睡眠，让出 CPU；适合较长临界区
  • 读写锁：多读者并发，写者独占；读多写少场景高效

信号量

整型 S，原子操作：

  • P(wait)：S>0 则 S–，否则阻塞
  • V(signal)：若有等待者则唤醒，否则 S++

二元信号量可当锁；计数信号量可表示 N 个同类资源。

▸停车场

车位 10 个，初始 S=10。车辆入场 P，出场 V。S=0 时再来车阻塞，直到有车离开 V 唤醒。

条件变量

与互斥锁配合：线程在持锁下发现条件不满足则 wait（原子释放锁并睡眠）；条件成立时 signal/broadcast 唤醒。用于“等事件”而非仅互斥。

管程

将共享数据与操作封装，语言/运行时保证同一时刻仅一个线程执行管程内过程。Java synchronized、部分语言的 monitor 即此类思想。

经典问题

生产者-消费者

有界缓冲区。空则消费者等，满则生产者等；常用两个信号量（empty/full）+ 互斥锁。

读者-写者

读者共享、写者互斥；需防止写者饥饿或读者饥饿（策略不同）。

哲学家就餐

五人五筷，各需左右两筷。全员先拿左筷会死锁。

▸哲学家破死锁
  • 限制同时就餐人数 ≤ 4；或
  • 奇偶哲学家拿筷顺序相反；或
  • 按筷子全局编号，始终先低号后高号（破坏循环等待）。
相关系统调用 作用
pipe 半双工字节流管道，父子/兄弟进程通信
shmget / shmat 创建/挂载共享内存段
semget / semop 信号量集，P/V 同步
msgget / msgsnd / msgrcv System V 消息队列

死锁

四个必要条件

须同时满足才可能死锁：

  1. 互斥：资源不可共享
  2. 占有且等待：持有资源同时等待其他资源
  3. 不可抢占：不能强行夺走已分配资源
  4. 循环等待：存在进程等待环

处理策略

预防

破坏四条件之一：一次性申请全部资源、允许抢占、按序申请等。

避免

分配前检查安全性，典型为银行家算法。

检测与恢复

允许死锁发生，定期检测等待图环，撤销或抢占解除。

鸵鸟策略

忽略（概率极低且代价可接受时；部分场景实际采用）。

银行家算法

把 OS 当银行家：仅当分配后系统仍处于安全状态（存在一个让所有进程都能完成的序列）才批准。

▸安全序列

总量 Available = (3, 3, 2)。三进程剩余需求：

  • P0 Need=(7,4,3) 目前不可满足
  • P1 Need=(1,2,2) 可满足 → 分配后 P1 完成后释放，Available 增大
  • 再满足 P2、P0

若存在序列如 ⟨P1, P2, P0⟩ 使全部完成，则当前为安全态，可按该思路审批新请求；否则拒绝，令进程等待。


内存管理

为何虚拟内存

直接用物理地址：多程序易冲突，且程序依赖固定加载地址。虚拟内存让每进程以为独占从 0 开始的连续空间，由 MMU + 页表映射到物理页框。

连续分配与碎片

早期内存管理常把进程装入一段连续物理内存。问题是进程大小不一、创建和结束顺序不确定，空闲区会被切成很多大小不同的洞（hole），于是需要动态分配策略。

动态分配策略

设空闲块依地址顺序为：100KB, 50KB, 200KB, 30KB，新进程需要 60KB。

策略 规则 本例选择 优点 问题
First Fit 从低地址开始，找到第一个够大的块 100KB，剩 40KB 查找快 低地址处易留下碎片
Best Fit 遍历所有块，选能放下且剩余最小者 100KB，剩 40KB 单次浪费看似最小 容易制造大量 tiny 碎片
Worst Fit 选最大的块 200KB，剩 140KB 剩余块仍较大 大块被不断切碎，实际效果常差
▸换一个例子看差异

空闲块：70KB, 90KB, 200KB, 80KB，请求 75KB。

  • First Fit：跳过 70KB，选 90KB，剩 15KB。
  • Best Fit：能放的有 90/200/80KB，选 80KB，剩 5KB。
  • Worst Fit：选 200KB，剩 125KB。

Best Fit 剩得最少，但 5KB 很可能以后用不上；Worst Fit 保留 125KB 大块，但持续使用会消耗大空闲区。

外部碎片

外部碎片：空闲空间总量足够，但分散在已分配块之间，无法形成所需的连续大块。

▸总空闲够，但放不下

空闲块为 6KB, 6KB, 21KB, 7KB，总空闲 40KB。若新进程需要连续 25KB，则分配失败，因为最大连续空闲块只有 21KB。

这类碎片在已分配块之外，所以称为外部碎片。

常见缓解方式：

  • 紧凑（Compaction）：移动进程，把小洞合成大洞；代价高，且要求可重定位
  • 分页：不再要求进程物理上连续，直接消除外部碎片
  • 分段：按逻辑段分配，仍可能有外部碎片

固定分区与内部碎片

固定分区把内存预先切成固定大小块，分配单位固定。例如块大小为 4KB，进程需要 3KB，仍占一整块，剩余 1KB 已被分配给该进程，其他进程不能用。

这就是内部碎片：浪费发生在已分配块内部。

外部碎片 内部碎片
位置 已分配块之外，空闲但分散 已分配块之内，分配了但未用
典型原因 动态连续分配、分段 固定分区、分页
危害 总空闲够但无连续大块 实际可用内存减少
缓解 紧凑、分页 减小分配单位，但页表开销增加

分页中的内部碎片

分页把虚拟地址空间和物理内存都切成固定大小页/页框。它不要求进程在物理内存中连续，因此没有外部碎片；但最后一页通常填不满，因此仍有内部碎片。

▸分页内部碎片

页大小 4KB，进程大小 10.5KB。

  • 需要页数：$\lceil 10.5/4 \rceil = 3$ 页
  • 实际分配：12KB
  • 内部碎片：12KB - 10.5KB = 1.5KB

若进程大小在页内均匀分布，平均每个进程最后一页浪费约半页。

▸记忆

外部碎片：仓库里还有很多空位，但都被切成小隔间，大箱子放不进。内部碎片：已经给了一个大箱子，箱内没装满，剩余空间被锁在箱里。

分页

  • 虚拟地址 = 页号 + 页内偏移
  • 页表：页号 → 页框号（及存在位、读写权限、脏位等）
  • 物理地址 = 页框号 + 页内偏移
  • 页大小常见 4KB；大页可减少页表项、降低 TLB 压力

TLB：页表缓存；命中则快速翻译，缺失则查页表并填入。

多级页表：稀疏地址空间下节省页表内存（如 x86-64 四级）。

有效访问时间 EAT

记内存访问时间 $t$，TLB 访问 $t_{\mathrm{TLB}}$，命中率 $h$。

单级页表 + TLB（缺失时：查页表 1 次 + 取数 1 次）：

$$ EAT = h(t_{\mathrm{TLB}}+t) + (1-h)(t_{\mathrm{TLB}}+2t) = t_{\mathrm{TLB}} + (2-h)t $$

二级页表 + TLB（缺失时：外层 + 内层 + 取数，共 3 次访存）：

$$ EAT = t_{\mathrm{TLB}} + (3-2h)t $$

含缺页（缺页率 $p$，缺页处理 $t_{\mathrm{pf}}$，通常 $\gg t$）：

$$ EAT_{\mathrm{total}} = (1-p)\,EAT + p\,t_{\mathrm{pf}} $$

▸TLB + 二级页表 EAT

$t=200\,\mathrm{ns}$，$t_{\mathrm{TLB}}=20\,\mathrm{ns}$，$h=96\%$。

$$ EAT = 20 + (3 - 2 \times 0.96) \times 200 = 20 + 1.08 \times 200 = 236\,\mathrm{ns} $$

若 $h$ 降到 90%：$EAT = 20 + 1.2 \times 200 = 260\,\mathrm{ns}$。TLB 命中率对 EAT 影响显著。

▸TLB + 缺页（408 综合）

接上一题 $EAT=236\,\mathrm{ns}$。设缺页率 $p=0.5\%$，一次缺页 $t_{\mathrm{pf}}=8\,\mathrm{ms}=8\times 10^{6}\,\mathrm{ns}$。

$$ EAT_{\mathrm{total}} = 0.995 \times 236 + 0.005 \times 8{,}000{,}000 = 234.82 + 40{,}000 \approx 40{,}235\,\mathrm{ns} $$

缺页虽仅 0.5%，仍使平均访问时间上升约 170 倍——说明降低缺页率比微调 TLB 更关键。

▸多级页表占用空间

32 位虚拟地址，4 KB 页（12 位偏移），二级页表：页目录 10 位 + 页表 10 位。页表项 4 B。

某进程映射 1030 个页面，分布在两个连续的 1024 页区域内（需 2 张页表页）。

  • 页目录：恒 1 页 = 4 KB（1024 项，仅用 2 项指向内层）
  • 内层页表：2 页 = 8 KB
  • 合计 12 KB

对比单级：$2^{20}$ 项 × 4 B = 4 MB 页表。多级用“按需分配内层”节省大量内核内存。

(2) 地址翻译：虚拟地址 0x1234_5678（32 位，4 KB 页）

  • 页目录号 = 位 [31:22] = 0x12345678 >> 22 = 0x48 = 72
  • 页表号 = 位 [21:12] = (0x12345678 >> 12) & 0x3FF = 0x345 = 837
  • 页内偏移 = 位 [11:0] = 0x678

先查页目录第 72 项 → 得页表基址 → 查页表第 837 项 → 得页框号 → 拼接偏移 0x678 得物理地址。

缺页

访问不在内存的页 → 缺页异常：

  1. 内核确认合法映射（否则 SIGSEGV）
  2. 选一页框（可能需换出）
  3. 从磁盘/交换区读入
  4. 更新页表存在位
  5. 重新执行导致缺页的指令

页面置换

内存满时选牺牲页换出。

FIFO

最早进入的先换出。可能出现 Belady 异常：页框增多，缺页反而增多。

▸FIFO 与 Belady

访问序列：1,2,3,4,1,2,5,1,2,3,4,5。

  • 3 个页框：缺页 9 次
  • 4 个页框：缺页 10 次

页框变多，缺页次数上升，即 Belady 异常。LRU 等栈算法无此现象。

LRU

换出最久未访问的页，局部性好，接近最优；精确实现需硬件时间戳或栈，开销大。

▸LRU

页框 3，序列 7,0,1,2,0,3,0。

  • 装入 7,0,1
  • 2 替换最久未用的 7 → [0,1,2]
  • 0 命中
  • 3 替换最久未用的 1 → [0,2,3]
  • 0 命中

时钟算法

页框排成环，每页一个引用位。指针扫到引用位 1 则清 0 并跳过（二次机会）；扫到 0 则换出。近似 LRU，实现廉价。

工作集与抖动

工作集：进程在最近 Δ 时间内访问的页集合。物理页不足以容纳工作集 → 频繁缺页 抖动（Thrashing）。对策：降低多道程度、工作集/缺页频率调节、换出整个进程等。

分段与段页

  • 分段：按逻辑（代码/数据/栈）划分，段长可变，便于保护与共享，易外部碎片
  • 分页：定长，无外部碎片，有内部碎片
  • 段页式：地址 = 段号 + 页号 + 偏移；先查段表再查页表，兼具逻辑清晰与碎片可控
相关系统调用 作用
brk 调整堆顶，扩展/收缩数据段
mmap 把文件或匿名内存映射进虚拟地址空间
munmap 解除映射，释放对应虚拟页

文件系统

文件系统是在裸块设备上组织数据的规则。实现上分两层：磁盘存真相（断电不丢），内存做缓存（加速访问）；VFS 再为 ext4/NTFS/XFS 等套上统一接口。

前置步骤（分区、格式化、分卷）见 硬件基础 → 分区与格式化。数据流转：用户程序 → 系统调用 → VFS → 具体 FS → 页缓存 → 块层 → 驱动 → 磁盘。

实现结构

设计思想

磁盘（On-Disk） 内存（In-Memory）
持久性 断电保留 断电消失
速度 慢（ms 级） 快（ns 级）
角色 真相来源 缓存与运行时状态
典型结构 超级块、inode 表、数据块、位图 dentry/inode/页缓存、打开文件表、挂载表

修改先在内存完成，再批量写回磁盘（延迟写），以减少慢速 I/O。

磁盘上的结构

引导块

分区最前若干扇区，存放引导代码；BIOS/UEFI 开机后读取，跳转到 OS 加载程序。

超级块

整个 FS 的全局元数据，挂载时首先读取：

  • FS 类型（ext4 等）、魔数（识别 FS）
  • 总块数、空闲块数、块大小
  • 总 inode 数、空闲 inode 数
  • 挂载/写入时间、错误状态（clean / 需 fsck）

超级块损坏会导致分区无法识别；ext 等 FS 常在多个块组保留副本。

inode

每个文件/目录对应一个 inode，存元数据（不含文件名；文件名在目录项中）：

  • 类型（普通文件/目录/符号链接等）、权限、uid/gid
  • 大小、atime/mtime/ctime、硬链接计数
  • 数据块指针（ext2 经典布局）或 extent（ext4）

ext2 块指针布局（块 4KB、指针 4B 时）：

  • 12 个直接块：小文件（≤48KB）一次 inode 读 + 一次数据块读
  • 一级间接：间接块存 1024 个块号 → 约 +4MB
  • 二级 / 三级间接：逐级套娃，支持更大文件

目录的 inode 指向的数据块内容是 “文件名 → inode 号” 列表（含 . / ..），目录本质是特殊文件。

数据块

存放文件实际内容；目录块存放目录项表。

空闲空间管理
  • 位图（Bitmap）：每位对应一块，0=空闲、1=已用；分配/释放即 flip 位
  • 空闲链表：空闲块内存下一空闲块号，链式串联
  • 现代 FS（XFS/Btrfs）亦可用 B+ 树管理空闲空间

内存中的结构

挂载表

记录块设备与挂载点对应关系，如 /dev/sda1 → /、/dev/sdb1 → /mnt/usb。路径解析时先确定请求落在哪个 FS。

dentry 缓存

缓存路径分量解析结果（如 /home/user → inode）。命中则跳过读盘上的目录块；VFS 的 dentry 对象即此缓存的载体。

inode 缓存

缓存最近使用的 inode 元数据（大小、权限、块指针/extent）。命中则不必读磁盘 inode 表。

页缓存

文件内容在内存中的副本（Linux 2.4 后与缓冲区缓存统一）。读优先查页缓存；写先改页缓存并标脏页（dirty），异步刷回磁盘。干净页与磁盘一致；脏页待 writeback。

打开文件表与 fd
1
2
3
进程 fd 表                         struct file（系统级打开文件表项）
fd 0,1,2 → stdin/stdout/stderr     f_inode, f_pos, f_mode, f_count
fd 3     → file.txt 的 file
  • 每次 open 创建 struct file，分配进程 fd
  • 不同进程 open 同一文件 → 通常各自 file，f_pos 独立
  • dup/dup2 → 多 fd 共享同一 file，f_pos 也共享
  • 多进程同时 O_WRONLY 写可能互相覆盖 → fcntl/flock 文件锁
▸路径解析 /a/b/c.txt

查挂载表 → dentry 缓存找 a→b→c.txt → 得 inode → 按块指针/extent 读数据块（先查页缓存）。

读写的完整流程

读文件

以 cat /home/user/file.txt 为例：

  1. 挂载表：确定 /home/user/ 所在分区（如 /dev/sda2）
  2. dentry 缓存：解析路径得 file.txt 的 inode 号；未命中则读磁盘目录块并填入缓存
  3. inode 缓存：取 inode 得数据块号/extent；未命中则读磁盘 inode 区
  4. 页缓存：按块号取内容；未命中则块层读盘填入页缓存
  5. 拷贝到用户缓冲，经 VFS 返回
写文件

以 echo "new" >> file.txt 为例：

  1. 解析路径得 inode（同上，走缓存或读盘）
  2. 分配数据块：查位图/空闲结构找空闲块，标记已用
  3. 写页缓存：数据写入对应页，标脏
  4. 更新 inode（内存中）：追加块指针、增大文件大小、更新 mtime，inode 亦可能标脏
  5. 异步刷盘：flusher 定期或 sync/fsync 时将脏页与脏 inode 写回磁盘

VFS

作用

抽象层：应用只调用统一的 open/read/write/close，不必关心底层是 ext4 还是 XFS。

四类核心对象

对象 对应实现结构 职责
superblock 挂载的 FS 实例 全局信息、s_op 操作表
inode 文件/目录元数据 权限、大小、块映射；i_mapping → 页缓存
file 打开文件表项 f_pos、打开模式、引用计数
dentry dentry 缓存节点 路径分量 → inode，加速 lookup

调用链

read(fd, buf, n)：fd → file → f_inode → FS 专用 read → 页缓存 / 块 I/O → 拷贝到 buf，f_pos += n。

常见文件系统

FS 特点 典型场景
FAT32 簇链（FAT 表）管理空间；无 Unix 权限/日志；单文件 ≤4GB U 盘、SD 卡（兼容性强）
NTFS MFT 存元数据；日志、ACL、压缩/加密、硬/软链接 Windows 默认
ext2 块组 + inode 表；无日志，崩溃后 fsck 慢 已较少使用
ext3 ext2 + 日志；Journal / Ordered / Writeback 三模式 旧 Linux
ext4 extent 代替逐块映射；延迟分配、多块分配、在线 defrag；Linux 默认 现代 Linux
XFS 分配组并行、B+ 树管空闲空间与 inode；大文件/高并发 数据库、大文件服务器
Btrfs / ZFS COW、快照、校验和、池化存储 实验/企业级数据完整性

FAT 与 ext 的差异

  • FAT：最小分配单位是簇（常 4KB），小文件也占整簇 → 内部碎片；FAT 表记录簇链
  • ext：inode 存元数据，数据块指针/extent 存内容；目录是特殊文件

日志

写前先记日志（事务步骤），崩溃后 redo/undo，避免长时间 fsck。ext3/4、NTFS、XFS 均支持；FAT 无日志。

文件操作

open

  • 路径解析（dentry 缓存）→ 权限检查 → 创建 struct file（f_pos=0）→ 分配 fd（0/1/2 为 stdin/stdout/stderr，新 fd 通常从 3 起）
  • 常见标志：O_RDONLY / O_WRONLY / O_RDWR；O_CREAT 创建；O_TRUNC 截断；O_APPEND 追加（内核保证 seek 到末尾 + write 原子）；O_EXCL 与 O_CREAT 联用防覆盖；O_SYNC 同步写

read

  • 查 file → inode → FS read → 页缓存命中则直接拷贝到用户 buf
  • 未命中：块层读盘 → 填入页缓存 → 拷贝到 buf → f_pos += n
  • 预读（read-ahead）：顺序读时内核异步预读后续块

write

  • 改页缓存 → 标脏页 → 更新 inode 大小/时间（内存）
  • 默认延迟写：write 返回仅表示数据进页缓存；flusher 异步刷盘
  • O_SYNC / fsync / fdatasync：强制落盘（fsync 含元数据，fdatasync 仅数据）
▸延迟写与一致性

write 成功 ≠ 数据已在磁盘。断电可能丢未刷脏页。数据库等场景须在关键步骤后 fsync；FS 日志保证元数据/事务一致性。

close

  • 释放 fd；file 引用计数减 1；若为 0 则刷脏页、释放页缓存关联、释放 file

lseek

  • 只修改内存中 f_pos，不访问磁盘
  • SEEK_SET / SEEK_CUR / SEEK_END
  • 可产生稀疏文件：lseek 到很远再写 1 字节 → 逻辑大小很大，中间空洞（ext4/XFS 不实际分配数据块）

元数据

  • stat：读 inode 信息（大小、权限、时间、硬链接数、块占用等）
  • chmod / chown：改权限与所有者（如 0644 = rw-r–r–）
  • link（硬链接）：同 inode 多名字，不可跨 FS，删一留一仍有效
  • symlink（软链接）：存路径字符串，可跨 FS，原文件删则悬空

目录

  • opendir / readdir（或 getdents）逐条读目录项
  • mkdir / rmdir：创建目录 / 删除空目录

mmap

read/write mmap
数据路径 用户 buf ↔ 页缓存 ↔ 磁盘 用户虚拟地址直接映射页缓存
拷贝 需一次内核到用户拷贝 少一次拷贝
随机访问 lseek + read 直接 addr[offset]
共享 需额外机制 MAP_SHARED 多进程共享映射

并发与 dup

  • fcntl 建议锁：F_RDLCK 共享读锁；F_WRLCK 独占写锁；须进程自觉配合（Linux 默认非强制锁）
  • dup / dup2：复制 fd；dup2(fd, 1) 可重定向 stdout

其他

  • O_APPEND 写是原子的；手动 lseek(SEEK_END) + write 非原子，多进程可能覆盖
  • sendfile：文件 → socket 零拷贝，跳过用户态缓冲
  • 崩溃一致性：日志 FS 先写日志再提交数据/元数据更新，未完成则 redo/undo
▸操作本质

文件 I/O 核心是位置管理：open 建立 file 与 inode 关联，read/write 在 f_pos 处读写，lseek 改位置，close 释放。磁盘结构存真相，内存缓存加速，延迟写提吞吐，日志/fsync 保耐久。

相关系统调用 作用
open / close 打开/关闭文件，分配/释放 fd
read / write 按 fd 读写（VFS → 页缓存）
lseek 移动 f_pos
fsync / fdatasync 强制刷盘
stat / fchmod / fchown 元数据
link / symlink / unlink 硬/软链接与删除
mkdir / rmdir / chdir / getdents 目录操作
mmap / munmap 文件映射（亦属内存管理）
dup / dup2 / fcntl fd 复制与文件锁
sendfile 零拷贝发送文件

I/O 与设备

I/O 子系统负责在 CPU/内存（快） 与 外设（慢） 之间搬运数据。磁盘比内存慢几个数量级，因此 OS 用缓冲、缓存、调度、DMA 等手段尽量让 CPU 少等 I/O。

层次结构

自顶向下，一次读盘请求大致经过：

1
2
3
4
5
6
7
8
9
用户程序 read()
    ↓ 系统调用（陷入内核）
设备无关 I/O 软件（VFS、块层、I/O 调度）
    ↓
设备驱动（把通用 read 翻译成具体硬件命令）
    ↓
中断处理 / DMA 完成回调
    ↓
硬件（磁盘控制器、DMA 控制器、设备本身）
  • 设备无关层：统一接口，屏蔽磁盘/SSD/打印机差异；含缓冲、错误处理、调度
  • 设备驱动层：厂商编写，管理寄存器、中断、DMA 描述符
  • 硬件层：实际执行寻道、旋转、传输
▸与文件系统的关系

读文件时路径为：系统调用 → VFS → 具体 FS → 页缓存 → 块层 → 驱动 → 磁盘。读裸设备（如 /dev/sda）跳过 FS，但仍经块层与驱动。二者在 I/O 下半段汇合。

控制方式

CPU 与外设速度不匹配，如何发起并等待 I/O 是核心问题。

方式 工作过程 优点 缺点 典型场景
程序控制 I/O CPU 发命令后轮询状态寄存器，直到设备就绪 实现简单 CPU 100% 忙等，浪费算力 早期嵌入式、极简单设备
中断驱动 I/O CPU 发命令后转做别的事；设备就绪时发中断，CPU 进 ISR 处理 CPU 利用率高于轮询 每字节/小块一次中断，上下文切换开销大 键盘、低速串口
DMA CPU 设好内存地址与长度，DMA 控制器直接搬数据；完成后中断一次 适合大批量，CPU 介入少 需连续物理内存、描述符管理 磁盘读写、网卡收包
通道 I/O 专用 I/O 处理器（通道） 执行通道程序，独立完成一串 I/O CPU 几乎不参与传输过程 硬件成本高 大型机
▸与进程调度的联系

中断驱动下，进程发起 I/O 后通常阻塞（状态 Running→Blocked），调度器切换其他进程——这正是多道批处理提高 CPU 利用率的基础。I/O 完成中断到来时，进程 Blocked→Ready，重新参与调度。

缓冲与 Spooling

  • 单缓冲：用户 → 内核缓冲 → 设备；简单但设备与 CPU 仍可能互相等
  • 双缓冲：一块供 CPU 写、一块供设备读，流水线化
  • Spooling（假脱机）：把慢速设备（打印机）的 I/O 先写入磁盘队列，后台慢慢打印；用户感觉“立刻打完”

设备分类

类型 访问方式 是否可缓存 例子 内核抽象
块设备 按固定大小块（512B/4KB）随机读写 是（页缓存、块缓冲） HDD、SSD、U 盘 /dev/sda，支持 mmap
字符设备 按字节流顺序读写 通常不缓存 键盘、鼠标、串口 /dev/tty，不可随机 seek
网络设备 数据报/流 协议栈缓冲 网卡 socket 接口，非传统 /dev

块设备与字符设备在 Linux 中通过主/次设备号区分；驱动注册后用户态经 VFS 或 socket 访问。

设备驱动

驱动是 OS 与硬件之间的翻译层，职责包括：

  • 初始化：探测硬件、分配 IRQ、映射 MMIO 寄存器
  • 命令翻译：把 read/write/ioctl 转为具体寄存器操作或 DMA 提交
  • 中断处理：传输完成、错误时唤醒阻塞进程、更新缓冲
  • 电源/热插拔：现代驱动还需处理休眠、设备移除

用户程序不直接读写硬件端口；统一经系统调用 → VFS/块层 → 驱动。

相关系统调用 作用
read / write 读写块/字符设备（与文件共用接口）
ioctl 设备特有控制（如网卡配置、终端模式）
mmap 把设备内存或帧缓冲映射进用户空间
socket / bind / connect 网络 I/O，创建与操作套接字

磁盘调度

目标：减少磁头移动（寻道距离），降低定位时间在总 I/O 时间中的占比。CHS、单次访问时间公式与例题亦见 硬件基础 → 磁盘与 SSD；多盘冗余见 RAID；分区与格式化见 分区与格式化。

硬盘结构

硬盘（HDD）是常见二级存储，几何结构自小到大：

  • 扇区（Sector）：磁道上最小读写单位（常见 512 B / 4 KB）
  • 磁道（Track）：单盘片上一圈同心圆
  • 柱面（Cylinder）：各盘片同一半径上的磁道集合
  • 磁臂（Arm）：带动所有读写磁头整体径向移动；同一时刻仅一个磁头激活

容量（与硬件基础章 CHS 公式一致）：

$$ \text{容量} = \text{柱面数} \times \text{盘面数} \times \text{每磁道扇区数} \times \text{扇区大小} $$

读写过程

一次磁盘读写的机械步骤：

  1. 寻道：磁臂移到目标柱面
  2. 选头：激活对应盘面的磁头（目标磁道已在柱面上）
  3. 旋转等待：盘片旋转，目标扇区转到磁头下
  4. 传输：磁头读写扇区数据到内存（常经 DMA）

I/O 时间构成

单次 I/O 平均耗时：

$$ T_{\mathrm{IO}} = \underbrace{T_{\mathrm{seek}} + T_{\mathrm{rotate}}}_{T_{\mathrm{access}}\ \text{（定位时间）}} + T_{\mathrm{transfer}} + T_{\mathrm{controller}} $$

分量 含义 典型量级
寻道时间 $T_{\mathrm{seek}}$ 磁头移到目标柱面 ms 级，最大头
旋转延迟 $T_{\mathrm{rotate}}$ 等扇区转到磁头下；平均半圈 ms 级
传输时间 $T_{\mathrm{transfer}}$ 数据在磁盘与内存间传输 $\dfrac{\text{数据量（bit）}}{\text{传输速率（b/s）}}$
控制器开销 $T_{\mathrm{controller}}$ 控制器处理命令 通常很小

平均旋转延迟（转速 $r$ rpm）：

$$ T_{\mathrm{rotate,avg}} = \frac{1}{2} \times \frac{60}{r}\ \mathrm{s} = \frac{30}{r}\ \mathrm{s} $$

▸读 4 KB 慢在哪

7200 rpm 硬盘，平均寻道 5 ms，传输速率 1 Gb/s，控制器开销 0.1 ms，读 4 KB。

$$ T_{\mathrm{rotate,avg}} = \frac{30}{7200} \times 10^{3} \approx 4.17\,\mathrm{ms} $$

$$ T_{\mathrm{transfer}} = \frac{4 \times 1000 \times 8}{1 \times 10^{9}} \times 10^{3} \approx 0.032\,\mathrm{ms} $$

$$ T_{\mathrm{IO}} = 5 + 4.17 + 0.032 + 0.1 = \mathbf{9.302\,\mathrm{ms}} $$

定位时间（寻道 + 旋转）≈ 9.17 ms，占 99% 以上；传输仅 0.032 ms。瓶颈在机械定位，不在带宽。

▸结论与调度动机
  • 定位时间是 I/O 开销大头；目标柱面离磁头越远，寻道越久。
  • 顺序访问同一柱面/相邻柱面可合并寻道，显著降平均 I/O 时间。
  • OS 在块层对未完成的读写在柱面号队列上重排序 → 磁盘调度算法。

调度算法

FCFS

按请求到达顺序服务。公平、实现简单；磁头可能频繁来回，平均寻道大。

SSTF

（Shortest Seek Time First）每次选离当前磁头最近的柱面。平均寻道小；远端请求可能饥饿。

SCAN

（电梯算法）沿当前方向移动，服务路径上所有请求，到物理端点后反向。比 FCFS 优，较公平；刚被扫过的区域需等下一轮。

C-SCAN

（循环 SCAN）只沿一个方向服务，到端点后快速回到起点再扫。等待时间比 SCAN 更均匀；回程不服务请求（408 计距常不计回程）。

LOOK

与 SCAN 类似，但折返于当前队列中最远请求，不必到物理端点 0/199。

C-LOOK

与 C-SCAN 类似，单向服务后快速回到队列最小请求处再扫；折返距离通常不计入寻道距离。

▸408 计距约定
  • SCAN：先沿当前方向服务，到最大/最小柱面再折返。
  • LOOK：折返于最后一个请求，不到物理端点。
  • C-SCAN / C-LOOK：单向服务后快速回程；回程柱面数通常不计入寻道距离（以题面为准）。

例题

▸多算法寻道距离对比（408 经典）

柱面 0–199，当前磁头 53，刚完成向大号方向的移动，请求队列：98, 183, 37, 122, 14, 124, 65, 67（8 个）。

算法 服务顺序 寻道距离
FCFS 98→183→37→122→14→124→65→67 45+85+146+85+108+110+59+2 = 640
SSTF 65→67→37→14→98→122→124→183 12+2+30+23+84+24+2+59 = 236
SCAN↑ 65→67→98→122→124→183→199→37→14 130+16+162+23 = 331
LOOK↑ 65→67→98→122→124→183→37→14 130+146+23 = 299
C-SCAN↑ 65→67→98→122→124→183→199，回 0→14→37 130+16+（回程不计）+14+23 = 183
C-LOOK↑ 65→67→98→122→124→183，回 14→37 130+（回程不计）+23 = 153

SSTF 验算：53→65(12)→67(2)→37(30)→14(23)→98(84)→122(24)→124(2)→183(59)。

SCAN 验算：向上 53→183 共 130；183→199(16)；折返 199→37(162)；37→14(23)。

C-LOOK 验算：向上同 LOOK 的 130；从 183 快速回到 14，再 14→37(23)。SSTF 寻道最短但可能饥饿；SCAN/LOOK 更公平。

▸调度 + 访问时间（综合）

接“磁盘与 SSD”例题参数：$T_{\mathrm{seek,avg}}=8\,\mathrm{ms}$，7200 rpm，600 扇区/磁道。磁头在柱面 53，SSTF 依次服务 65、67、37（每个柱面各读 1 扇区）。

  • 寻道：$|65-53|+|67-65|+|37-67| = 12+2+30 = 44$ 柱面。若 1 柱面寻道 = 0.1 ms，则 $T_{\mathrm{seek,sum}}=4.4\,\mathrm{ms}$。
  • 每次读 1 扇区：旋转平均 4.17 ms + 传输 0.014 ms ≈ 4.18 ms；3 次 ≈ 12.54 ms。
  • 总时间 ≈ $4.4 + 12.54 \approx 16.9\,\mathrm{ms}$。

若 FCFS 顺序 65→37→67：寻道 $12+30+30=72$ 柱面 → 7.2 ms，总时间更长。

SSD：无机械寻道，随机读快；调度重心转向请求合并、NVMe 多队列与 wear leveling。


总结

全文脉络回顾

模块 核心知识点（自检清单）
设计总览 单道/多道/分时；宏内核/微内核/混合；公平·高效·稳定·权限
硬件 CPI 三要素；地址空间布局；磁盘访问时间；RAID 0/1/5/6/10；分区 MBR/GPT；格式化；分卷/LVM
中断与系统调用 中断 vs 异常；处理流程；系统调用陷入路径
进程与调度 PCB、状态转换、进程 vs 线程、fork/exec/wait；FCFS/SJF/RR/MLFQ
同步与死锁 竞态、锁/信号量/管程、经典问题；四条件、银行家、预防/避免/检测
内存 FF/BF/WF；内/外碎片；分页、TLB、EAT、缺页、FIFO/LRU/Clock、工作集；分段/段页
文件系统 磁盘/内存结构、VFS 四对象、FAT/NTFS/ext/XFS、open/read/write/mmap/fsync
I/O 程序控制/中断/DMA/通道；设备分类与驱动；磁盘调度 FCFS–C-LOOK

知识串联

以在 Shell 输入 cat hello.txt 为例，贯穿前文各章知识点。

1. 开机与初始化

固件（BIOS/UEFI）→ 读 MBR/GPT 分区表与引导块 → 加载内核到内存 → 内核初始化：

  • 内核结构：Linux 等多为宏内核/混合内核，驱动与 FS 可在内核态直接调用
  • 进程管理：创建 init（PID 1），就绪队列与调度器就绪
  • 内存管理：建立内核页表，初始化物理页分配器、TLB（分页消除外部碎片，仍有内部碎片）
  • 存储准备：根分区已格式化（如 ext4），可有 RAID 阵列作为底层块设备
  • 文件系统：挂载 rootfs，初始化 VFS、dentry/inode 缓存、页缓存
  • I/O 与设备：注册块/字符驱动，配置 DMA、中断向量表
  • 中断：时钟中断启动，驱动时间片调度（分时系统基础）

2. 登录 Shell

  • init 按运行级别 fork 子进程，exec 启动 getty/Shell
  • Shell 成为普通用户态进程，拥有独立虚拟地址空间（代码/数据/堆/栈）
  • 终端键盘输入经字符设备驱动，中断驱动 I/O 把按键放入缓冲

3. 解析并启动 cat

用户敲回车 → Shell read 终端（系统调用 → 字符驱动 → 中断）→ 内部分析命令：

  • Shell 再 fork：子进程复制 PCB 与地址空间（COW 延迟复制物理页）
  • 子进程 execve(“cat”)：替换为 cat 的代码段，加载 ELF，内核分配页表项
  • 父 Shell wait 阻塞，等子进程结束（进程状态：Running→Blocked→Ready）

4. CPU 调度与并发

  • 就绪队列中 Shell、cat 等按 时间片轮转 或 CFS 共享 CPU（分时系统；多道思想的扩展）
  • 时钟中断周期性触发：时间片到 → 保存 cat 的 PC/寄存器（上下文切换）→ 调度另一进程
  • 若 cat 为多线程实现，线程共享地址空间，切换开销小于进程切换（无需换页表）
  • 多线程共享变量时需锁/信号量；不当申请资源可能死锁（四条件 / 银行家算法）

5. 打开文件 open("hello.txt")

cat 调用 open → 系统调用陷入内核（异常/陷阱）→ 路径解析：

  • VFS 统一接口 → 具体 FS（如 ext4）查 inode、权限
  • dentry 缓存 命中则跳过磁盘目录读；未命中则读盘填缓存
  • 分配 fd，写入 cat 进程的打开文件表（struct file，f_pos=0）

6. 读文件 read(fd, buf, n)

  • 先查 页缓存：命中则直接从内存拷贝到用户 buf，无磁盘 I/O
  • 未命中 → 块层发起读请求 → 磁盘调度（SSTF/SCAN 等）排序 → 驱动 发 DMA 命令
  • 若底层是 RAID 5/10 等，块层之下还有条带/校验逻辑（对应用透明）
  • cat 进程在 I/O 等待时 Blocked；DMA 完成后磁盘发 I/O 中断 → 驱动唤醒 cat → Ready → 再次被调度 Running
  • 数据经页缓存填入；若物理页框不足，可能触发页面置换（LRU/Clock）
  • 顺序读可触发预读；写路径则标脏页，靠 flusher / fsync 落盘（日志 FS 保证崩溃一致性）

7. 内存访问与缺页

cat 执行期间访问代码/栈/堆：

  • 虚拟地址经 MMU 查 TLB → 命中则直接得物理地址
  • TLB 缺失 → 查多级页表（二级/三级）→ 回填 TLB；EAT 由命中率与访存次数决定
  • 页表项存在位为 0 → 缺页异常 → 内核从磁盘/交换区换入 → 更新页表 → 重执指令
  • malloc 扩堆时 brk/mmap 系统调用，内核分配虚拟区，首次访问时才按需分配物理页
  • 对比早期：连续分配用 FF/BF/WF，易生外部碎片；分页解决外部碎片，末页仍有内部碎片

8. 输出到终端

cat 把读到的内容 write 到 stdout（fd=1，指向终端）：

  • 经字符设备驱动 → 终端显示；若输出量大，可能经缓冲/Spooling 思想批量刷新
  • 亦可用 mmap 映射文件后直接按地址访问，减少一次拷贝

9. 进程结束与回收

  • cat exit → 释放用户态资源，PCB 变僵尸；父 Shell 被唤醒，wait 回收退出码
  • 关闭 fd，页缓存中脏页由后台 flusher 或 fsync 刷盘

10. 关机

  • sync 把页缓存脏数据、元数据写回磁盘（文件系统一致性；有日志则按 journal 提交）
  • 卸载文件系统，驱动关闭设备；若为 LVM/动态卷，先处理逻辑卷再卸底层分区
  • 内核停机
▸一条线串起来

系统调用是入口 → 进程/调度决定谁跑 → 同步/死锁机制保证并发正确 → 虚拟内存/TLB/缺页决定数据在哪（分页解决碎片） → 分区/格式化/FS/VFS/页缓存组织持久存储 → RAID 可选地增强块设备 → I/O/驱动/DMA/中断/磁盘调度完成慢速设备访问。

设计思想

思想 含义 在笔记中的体现
抽象 用统一模型隐藏硬件细节 进程抽象 CPU；虚拟内存抽象物理 RAM；文件抽象磁盘块；VFS 抽象多种 FS；分卷抽象多盘
隔离 防止进程互相干扰 用户态/内核态（Ring 3/0）；独立地址空间；文件权限与 uid/gid；宏/微内核可靠性权衡
复用 有限资源供多用户/多任务共享 多道/分时；多线程共享进程资源；虚拟内存超配；SPOOLing；RAID 条带并行
缓存 用局部性加速访问 CPU Cache；TLB；页缓存；dentry/inode 缓存；磁盘预读
延迟 推迟昂贵操作到最后必要时刻 写回式页缓存；COW；按需分页；延迟分配；高级格式化只重建元数据
统一 一套接口覆盖多种实现 系统调用；VFS；块/字符设备 read/write；socket 统一网络 I/O
冗余 用额外空间换可靠性 RAID 1/5/6/10；GPT 备份分区表；日志 FS；备份 ≠ RAID
权衡 无全能方案，只选场景 CPI 三要素；FF/BF/WF；RAID 容量·速度·可靠；内核宏 vs 微

复习抓手

每个模块按四问自检：

  1. 管什么资源？（CPU 时间 / 内存页框 / 磁盘块 / 设备 / 阵列冗余）
  2. 如何抽象？（进程、虚拟地址、文件、fd、分区、卷）
  3. 并发下如何同步？（锁、信号量、管程；CPU 调度；磁盘调度）
  4. 故障如何处理？（缺页、I/O 中断、死锁检测/避免、RAID 重建、fsck/日志）

补充自检：

  • 性能：CPI、EAT、磁盘访问时间、RAID 写惩罚、磁盘调度寻道距离
  • 碎片：外部 vs 内部；分页为何仍有内部碎片
  • 存储栈：分区 → 格式化 → FS → 页缓存 → 块层 → 驱动 →（可选 RAID）→ 磁盘

按此四问与清单串联，比孤立背定义更稳固。
